# 功能界面

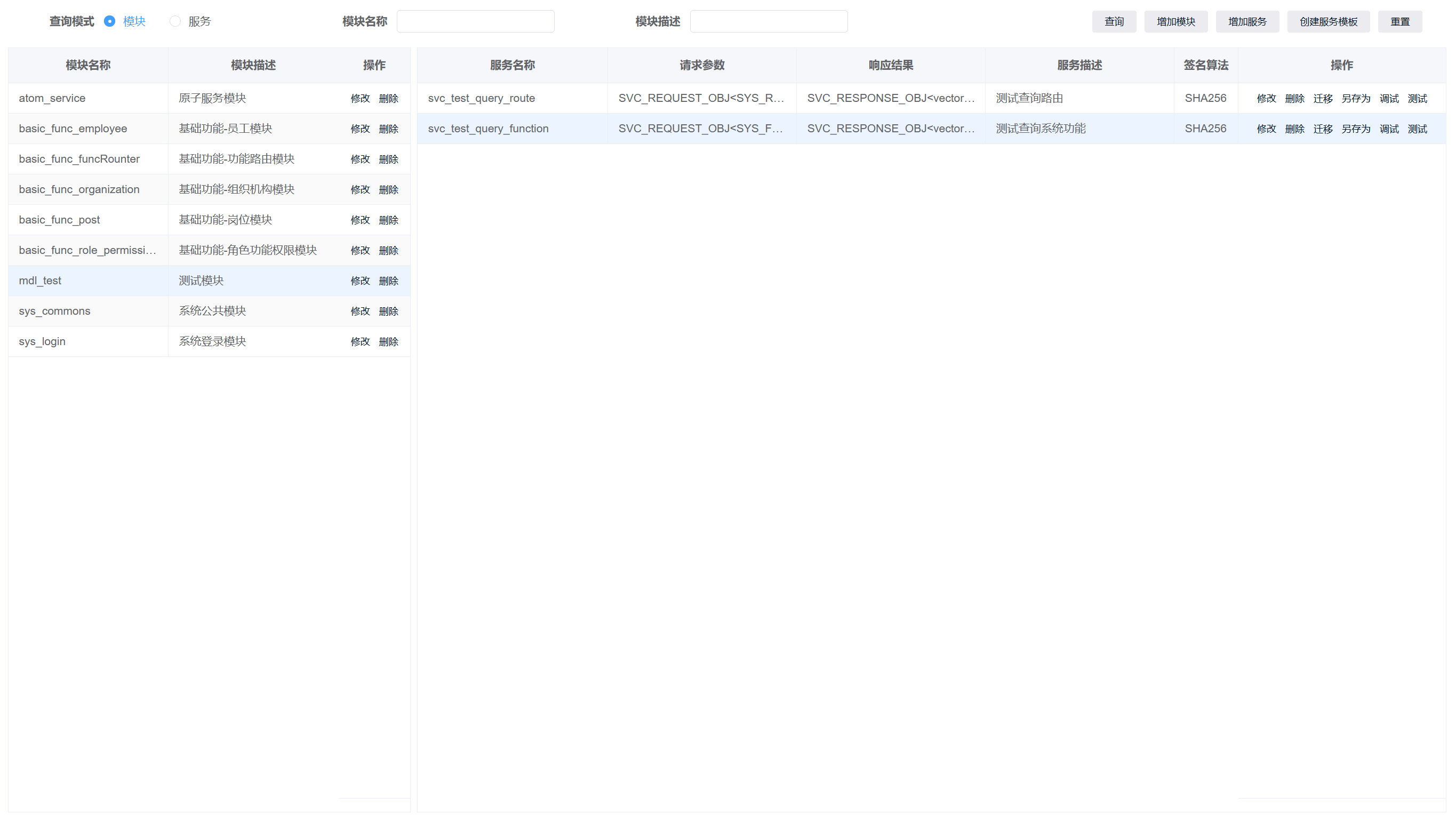

通过菜单【我的系统】->【系统名称】->【注册服务】，打开功能界面，如图：

【注册服务】的主要功能有：增加模块、增加服务、修改、删除、迁移、另存为、调试和测试等功能。

# 增加模块

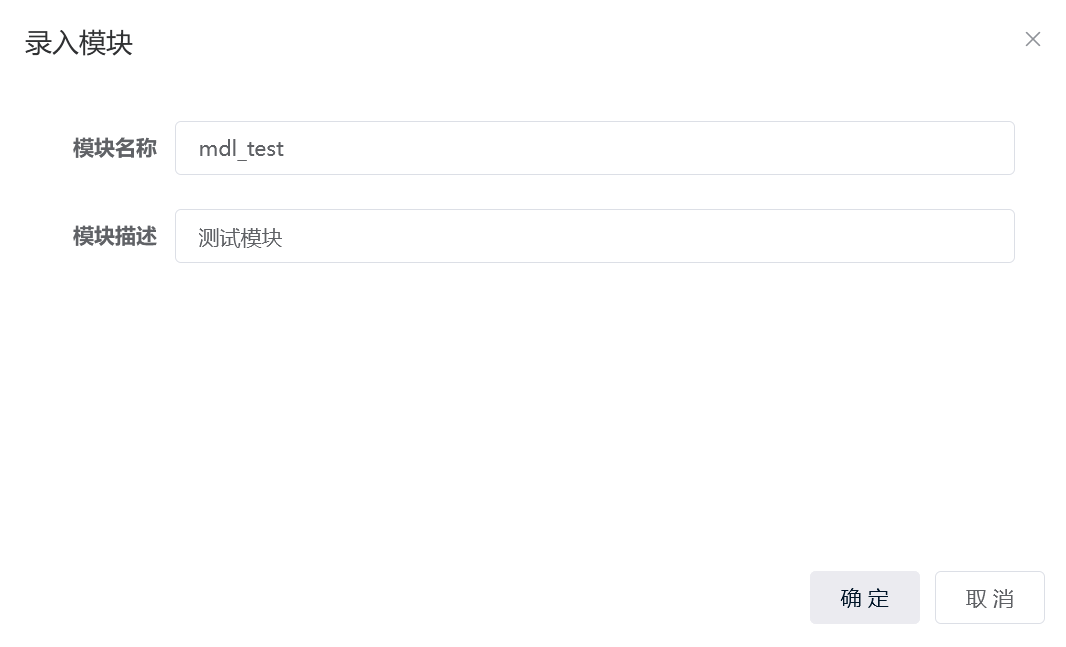

点击【增加模块】按钮，在弹出的对话框中录入模块名称，模块描述，如图：

本例子增加的模块名称是 mdl_test，录入成功后，在系统源码目录下会生成 modules/mdl_test 文件夹。

# 增加服务

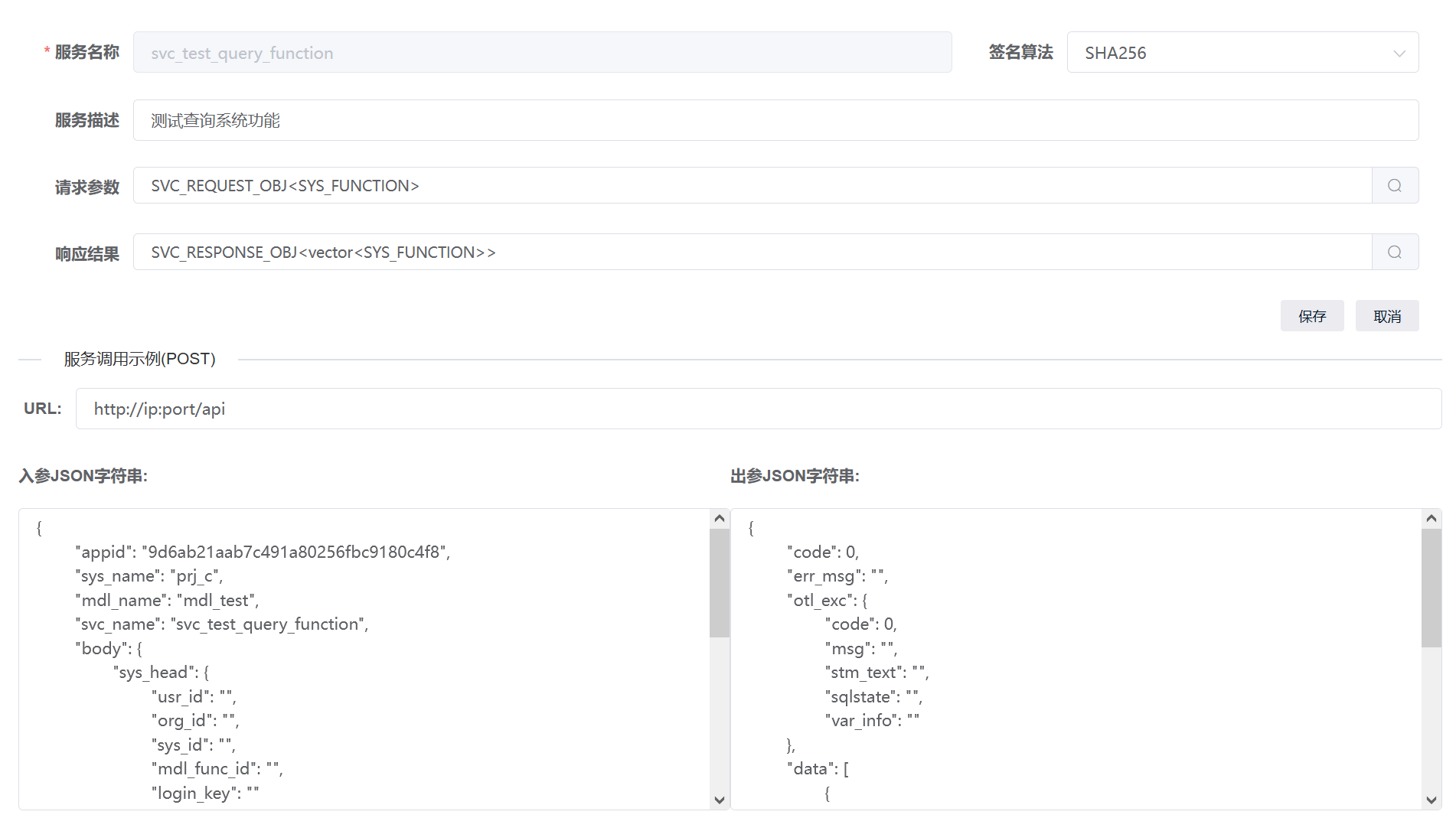

在左侧列表中选择模块，点击【增加服务】按钮，在弹出的对话框中录入服务名称，服务描述，如图：

然后，分别点击请求参数、响应结果文本框右边的按钮，在弹出的对话框中选择相应的数据对象

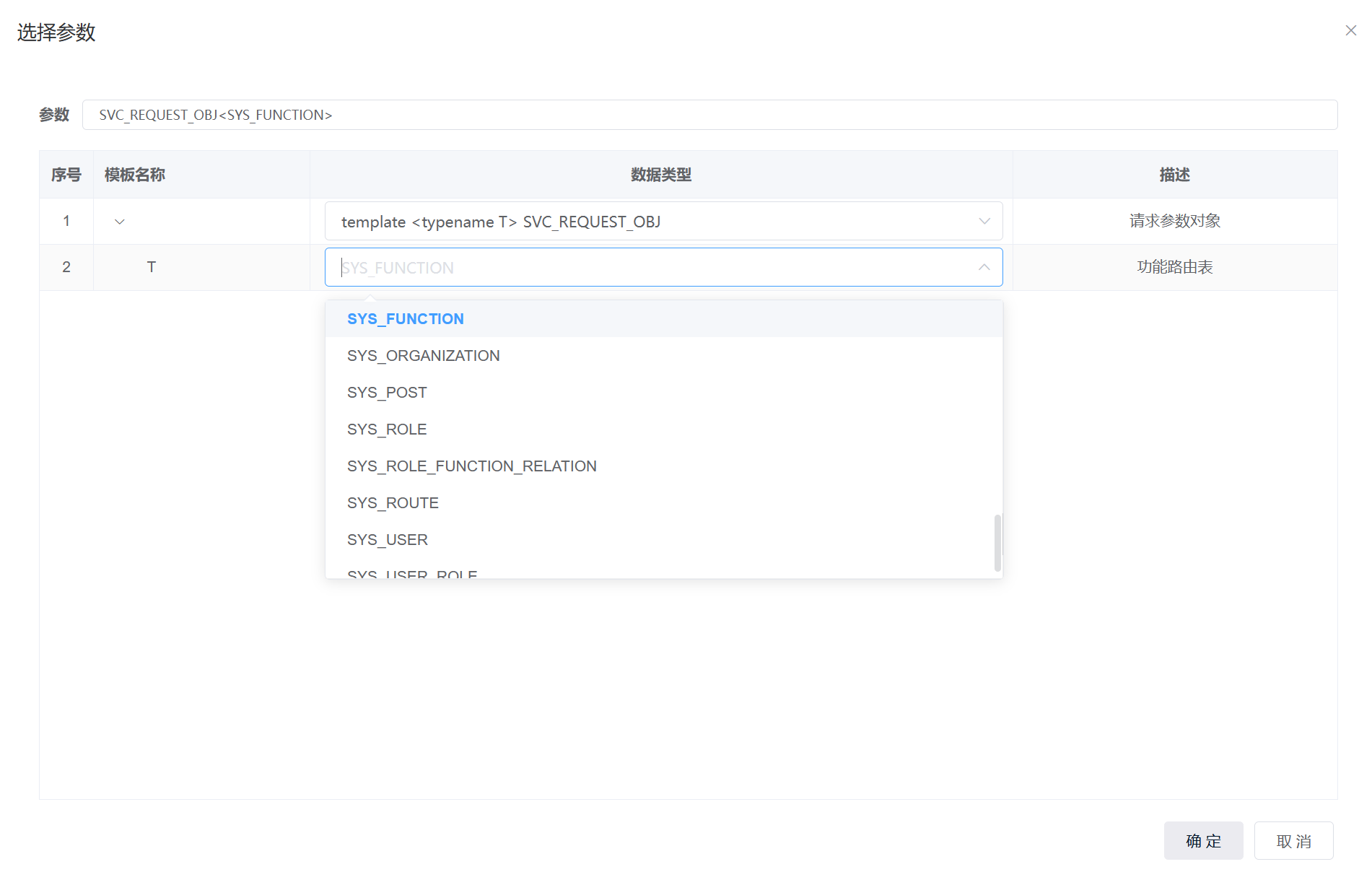

请求参数：

响应结果：

本例子录入的服务名称为：svc_test_query_function；请求参数是 SVC_REQUEST_OBJ< SYS_FUNCTION > 路由表对象，响应结果是一个列表 SVC_RESPONSE_OBJ< vector< SYS_FUNCTION >>。

# C++ 服务代码

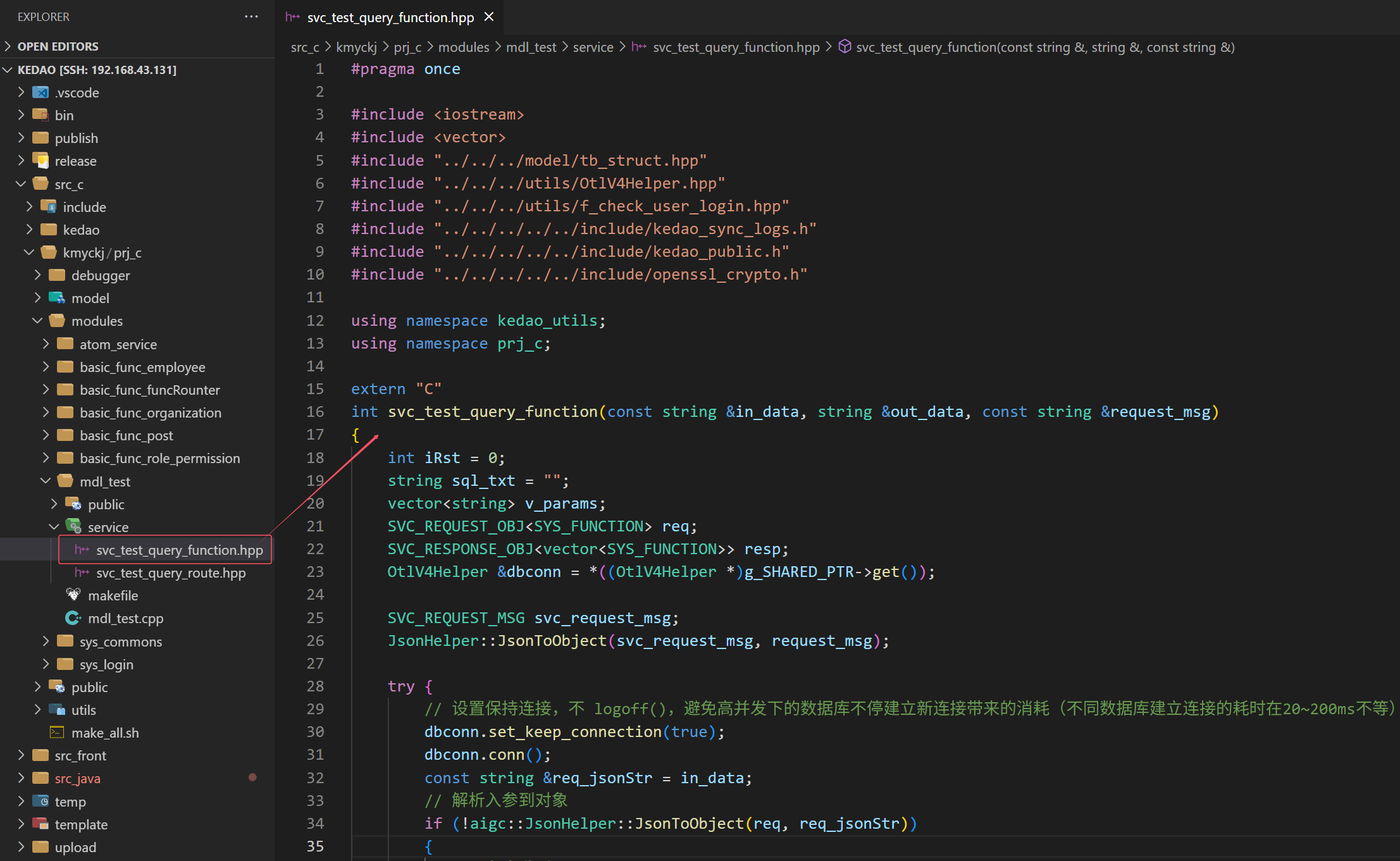

如果是 C++ 服务，则在系统源码目录生成服务同名的 *.hpp 文件： modules/service/svc_test_query_function.hpp，如图：

服务函数的原型为：

int svc_test_query_function(const string &in_data, string &out_data, const string &request_msg)

参数说明：

• in_data：服务请求参数数据对象 SVC_REQUEST_OBJ< SYS_FUNCTION > 的 Json 字符串；

• out_data：服务响应结果数据对象 SVC_RESPONSE_OBJ< vector< SYS_FUNCTION >> 的 Json 字符串；

• request_msg：为 http 请求头部的数据对象 SVC_REQUEST_MSG 的 Json 字符串。SVC_REQUEST_MSG 的结构详见数据表结构文件 model/tb_struct.hpp。

# Java 服务代码

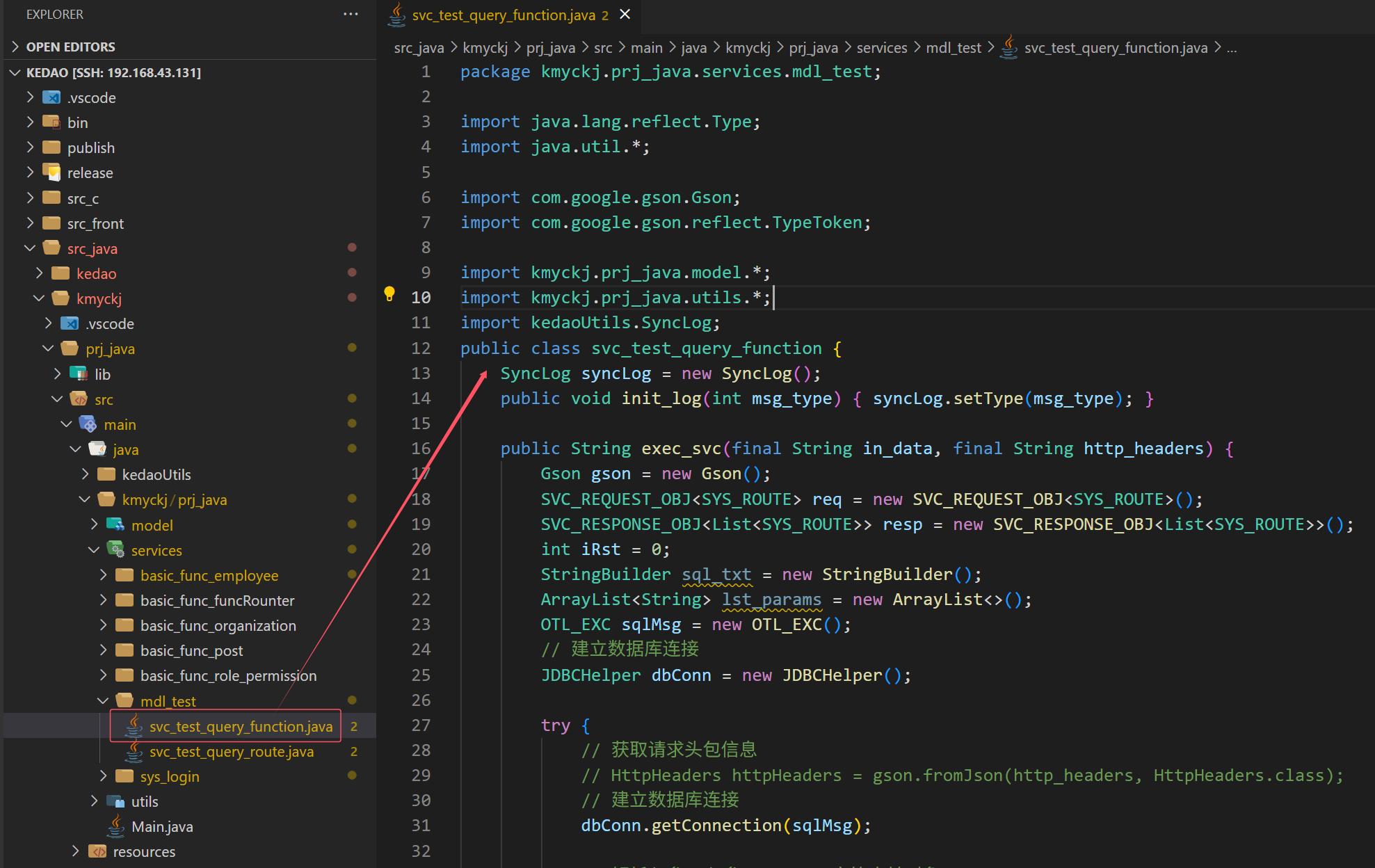

如果是 Java 服务，则在系统源码目录生成服务同名的 *.java 类文件： src/main/java/kmyckj/prj_java/services/svc_test_query_function.java，如图：

java服务的方法名统一为 exec_svc，如：

public String exec_svc(final String in_data, final String http_headers)

参数说明：

• in_data：服务请求参数数据对象 SVC_REQUEST_OBJ< SYS_FUNCTION > 的 Json 字符串；

• http_headers：为 http 请求头部的数据对象 HttpHeaders 的 Json HttpHeaders 的结构详见数据表结构文件 src/main/java/kmyckj/prj_java/model/HttpHeaders.java;

• exec_svc()方法的返回结果：为服务响应结果数据对象 SVC_RESPONSE_OBJ< List< SYS_FUNCTION >> 的 Json 字符串。

# 编译 C++ 服务

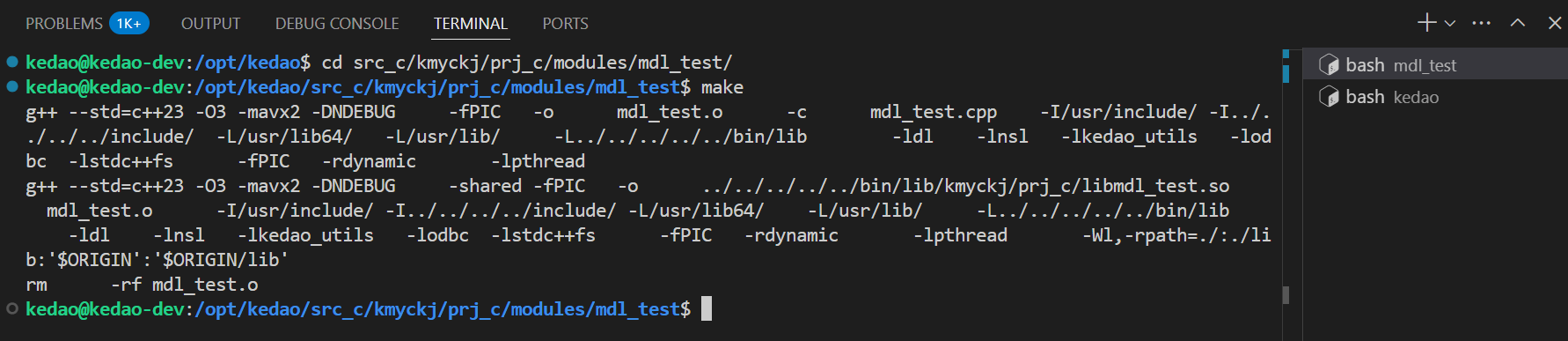

在服务模块的目录下执行 make 命令：

make
1

如图：

编译成功后，在 bin/lib/kmyckj/prj_c/ 目录下生成跟模块名称同名的动态库文件，如：

libmdl_test.so

# 编译 Java 服务

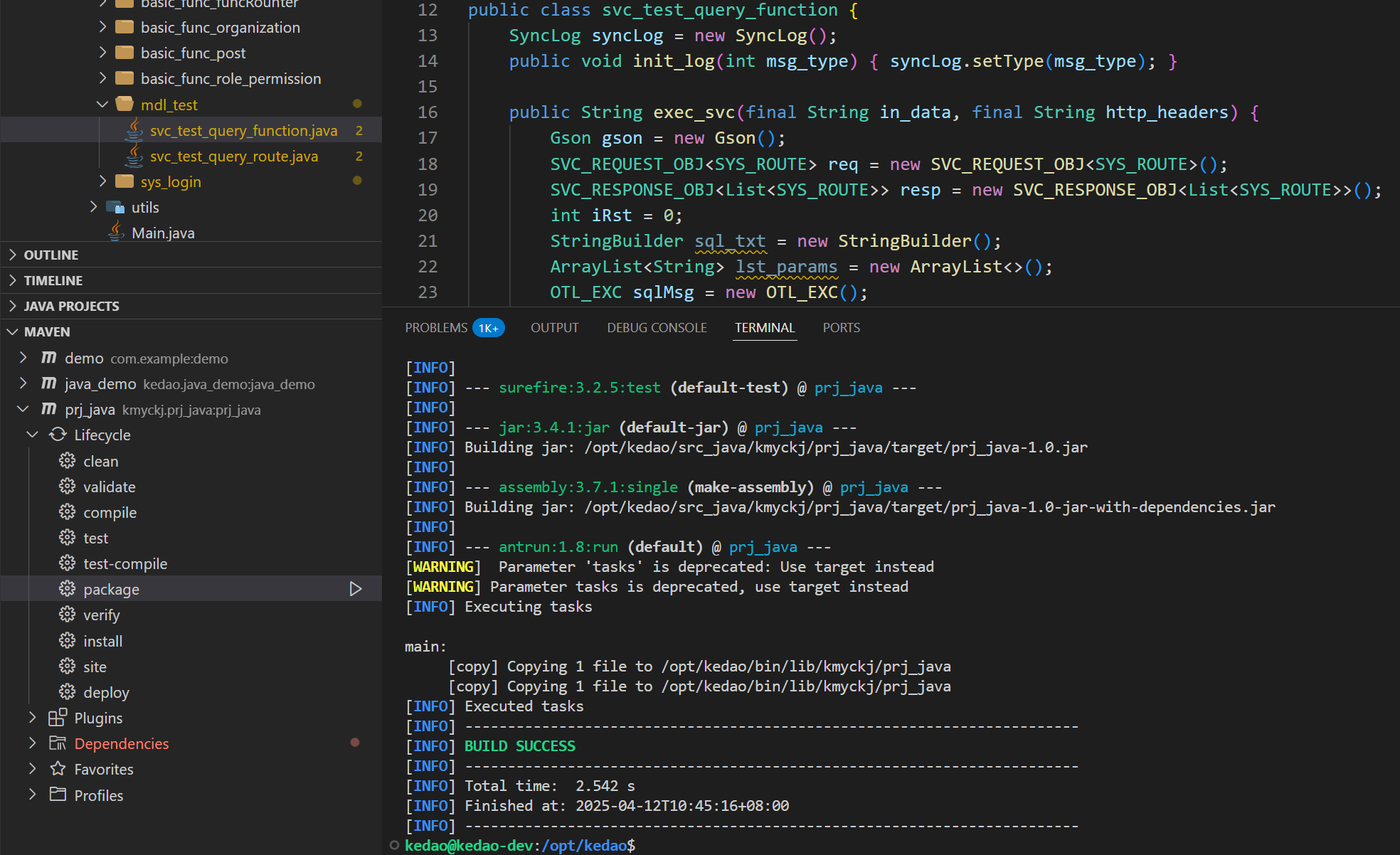

通过 Maven 对 Java 项目进行打包，如图：

打包成功后，在 bin/lib/kmyckj/prj_java/ 目录下生成2个与项目同名的 *.jar 包文件，如：

prj_java-1.0-jar-with-dependencies.jar

prj_java-1.0.jar
